1. 組網需求

由于網絡規模迅速擴大，當前中心H3C交換機（Device A）轉發能力已經不能滿足需求，現需要在保護現有投資的基礎上將網絡轉發能力提高三倍，并要求網絡易管理、易維護。

2. 組網圖

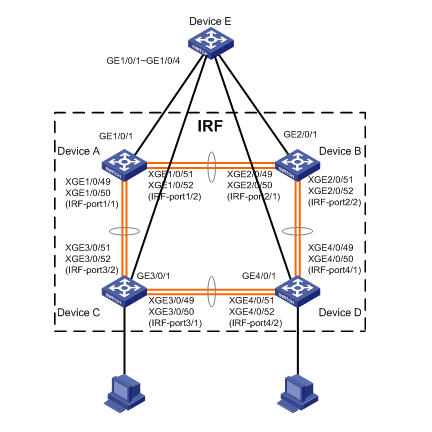

圖1-12 IRF典型配置組網圖（ARP MAD檢測方式）

3. 配置思路

Device A處于局域網的匯聚層，為了將匯聚層的轉發能力提高三倍，需要另外增加三臺華三交換機設備Device B、Device C和Device D。

鑒于IRF技術具有管理簡便、網絡擴展能力強、可靠性高等優點，所以本例使用IRF技術構建網絡接入層（即在四臺設備上配置IRF功能），每臺成員設備與上層設備Device E之間均有一條上行鏈路連接。

為了防止IRF鏈路故障導致IRF分裂，網絡中存在兩個配置沖突的IRF，需要啟用MAD檢測功能。本例中我們采用ARP MAD檢測方式來監測IRF的狀態，復用上行鏈路傳遞ARP MAD報文。為防止環路發生，在IRF和Device E上啟用生成樹功能。

為提高IRF鏈路的性能和可靠性，在成員設備間使用聚合IRF鏈路方式進行連接。
